玻璃光包浆的成因与视觉特征解析

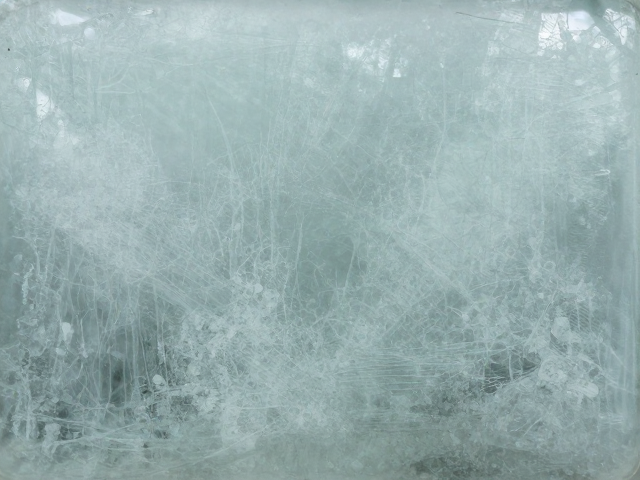

玻璃表面的包浆并非天然形成，而是长期接触油脂、汗液或环境中的有机物质后，经过反复摩擦与氧化作用逐渐形成的微观沉积层。这种物理与化学变化使得原本高光泽的玻璃表面呈现出一种温润、内敛的哑光质感，光线在接触包浆层时不再发生镜面反射，而是转化为柔和的漫反射。在古玩鉴定与材质研究领域，这种光泽的转化是判断器物年代与流传过程的重要视觉依据。
观察包浆的细腻程度，可以发现其分布具有明显的非均匀性。在器物受力频繁或经常被人手抚摸的部位，如壶钮、瓶口边缘，包浆往往更加厚重且色泽深沉，呈现出类似琥珀或油脂的通透感。而在较少接触的区域，包浆则相对轻薄，甚至保留部分原始玻璃的光亮。这种因接触频率差异导致的光泽层次，构成了玻璃包浆独特的视觉纹理，反映了器物在历史长河中与人互动的真实轨迹。
风化纹的微观形态与形成机理

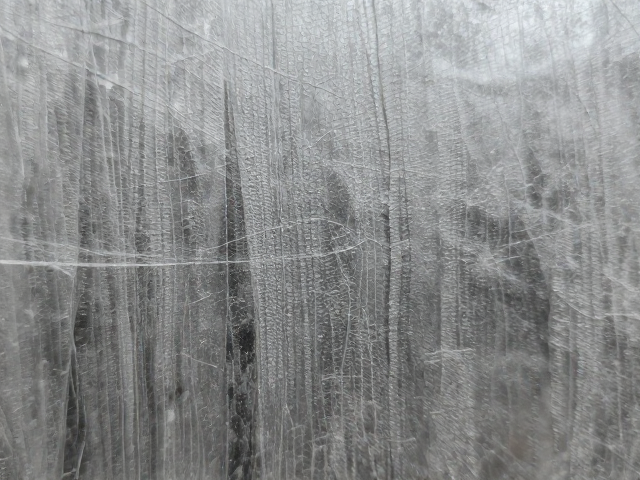

风化纹，常被称为“指甲纹”或“龟裂纹”，是玻璃在长期自然环境作用下，因内部结构不稳定或外部化学侵蚀而产生的表面微细裂纹。这些裂纹通常呈网状分布，宽度极细，肉眼难以直接捕捉，需借助高倍放大镜观察其走向与形态。风化纹的形成与玻璃的化学成分密切相关，含铅玻璃或某些低强度配方的玻璃更容易在潮湿、酸碱交替的环境中发生水解反应，导致表面硅氧网络断裂。

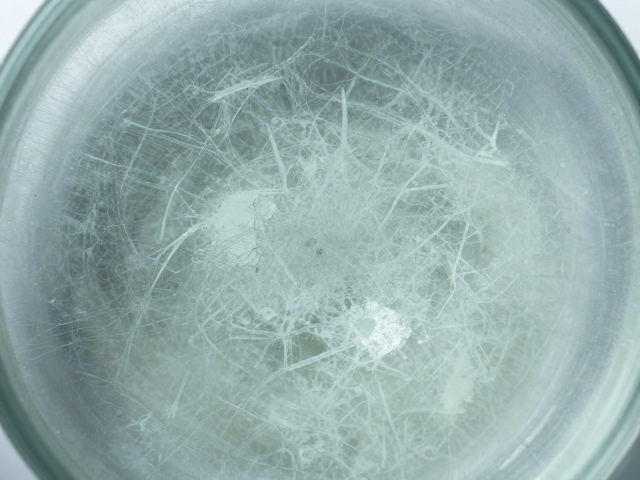

在微观视角下，风化纹并非杂乱无章，而是具有一定的方向性和连续性。它们往往从玻璃表面的缺陷处或应力集中点开始延伸，逐渐交织成不规则的网格。随着时间的推移，这些微裂纹会逐渐加深并扩大，部分区域甚至可能出现粉末状的剥落。这种由内而外的侵蚀过程，使得玻璃表面形成了一层疏松的风化层，触感粗糙，与未风化的光滑区域形成鲜明对比，是岁月对材质进行物理重塑的直接证据。
包浆与风化纹的共生关系与鉴别要点

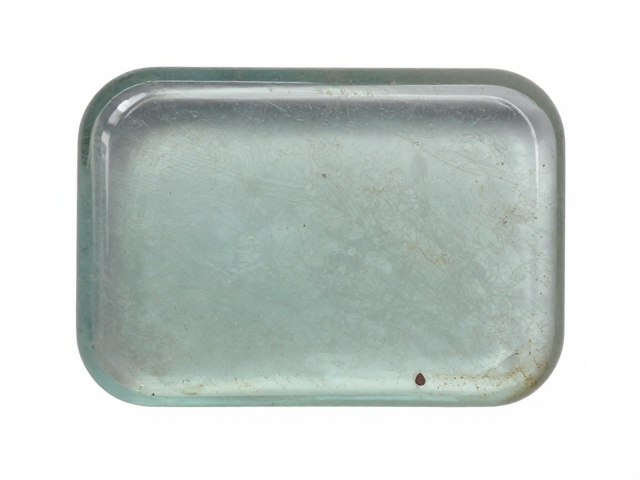

在自然老化的玻璃器物上，包浆与风化纹往往共存，二者相互影响，共同构成了器物的表面特征。包浆会填充在风化纹的缝隙中，使得裂纹在视觉上变得模糊，呈现出一种“润而不裂”的效果。这种共生状态使得鉴别工作变得复杂，因为人为做旧的手段也可能模拟出血包浆和假风化纹。真正的包浆与风化纹具有自然的过渡感，颜色深入肌理，而非浮于表面。
鉴别时需重点关注包浆与风化纹的结合部。天然形成的包浆在风化纹处会有明显的积聚现象，颜色较深，且与周围包浆融为一体。而人为制造的假包浆往往在裂纹处出现堆积不均或颜色突兀的情况，甚至可能堵塞裂纹，阻碍光线进入。此外，天然风化纹的边缘锐利且清晰，而经过人工打磨或化学腐蚀形成的假风化纹，边缘往往圆润模糊，缺乏自然断裂的力学特征。
不同时期玻璃制品的风化与包浆特征差异

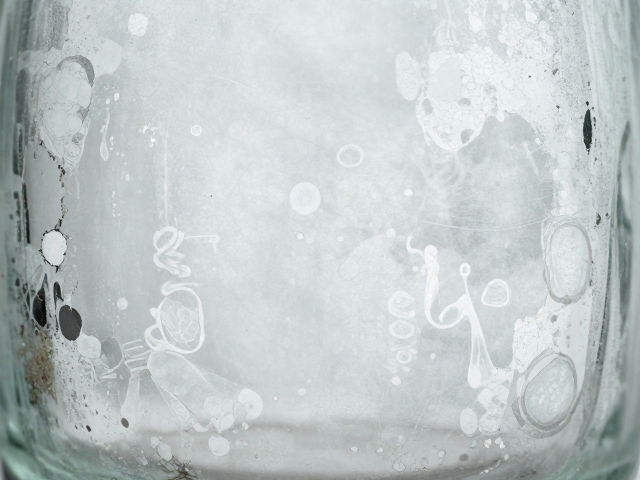

中国古代玻璃制品，如汉代琉璃，因其原料来源和制作工艺与现代玻璃存在显著差异，其风化特征具有独特的时代烙印。由于古代玻璃多为铅钡体系，化学稳定性相对较弱，因此在出土环境中极易发生严重的风化现象。这类器物表面的风化纹通常较深，覆盖面广，包浆厚重且颜色偏黄褐，甚至出现大面积的蚀蚀坑。相比之下，明清时期的玻璃制品，尤其是引进西方技术后生产的玻璃，其成分更接近钠钙玻璃，稳定性提高，风化程度相对较轻，包浆多呈现为温润的玻璃光泽。
近现代玻璃制品由于生产工艺控制严格，原料纯净，化学稳定性极高，在正常保存条件下几乎不会产生自然风化纹。即使经过长时间使用，其表面变化主要体现为轻微的磨损和油污积累形成的浅层包浆。因此，当遇到表面布满密集风化纹且包浆厚重的玻璃器物时，需结合其造型、工艺特征综合判断其年代，避免将现代仿品的化学腐蚀痕迹误判为自然老化。
科学检测在玻璃包浆与风化纹鉴定中的应用
随着材料科学的发展，显微观察与光谱分析技术为玻璃包浆和风化纹的鉴定提供了更为客观的数据支持。扫描电子显微镜（SEM）可以清晰地展示风化纹的深度、宽度以及表面微观形貌，帮助研究者区分自然风化与人工腐蚀。通过能谱分析（EDS），可以检测玻璃表面元素含量的变化，风化严重的区域通常会出现钠、钙等易挥发元素的流失，以及环境中杂质元素的渗入。
拉曼光谱技术则可用于分析玻璃表面因风化产生的相变产物。自然风化过程中，玻璃表面可能生成二氧化硅凝胶层或其他水解产物，这些物质在拉曼光谱中具有特定的特征峰。通过对比标准样品与待测样品的光谱数据，可以准确判断风化程度及包浆的成分构成。这些科学手段的应用，极大地提高了鉴定的准确性，为玻璃器物的年代判定和保存状况评估提供了坚实的技术支撑。
