画珐琅釉彩的基础配方逻辑与原料特性
画珐琅的核心在于釉料中金属氧化物与玻璃质基料的配比，这种配比直接决定了釉面的光泽度、透明度以及最终呈现的色彩饱和度。传统的画珐琅釉彩通常以石英、长石、硼砂等作为主要熔剂，加入氧化钴、氧化铜、氧化铁或氧化金等金属氧化物作为呈色剂。不同产地和批次的原料其化学成分存在细微差异，例如高纯度的石英砂能提升釉面的清澈感，而含杂质的原料可能导致釉面发灰或产生气泡。调釉时需精确计算各成分的质量百分比，通常熔剂占比较高以降低熔点，而呈色剂用量极少，往往控制在1%至5%之间，过量的金属氧化物会导致釉层流淌或颜色失真。
釉彩的研磨细度与颗粒分布是影响烧成效果的关键物理指标。釉料需经过球磨机或乳钵长时间研磨，直至颗粒粒径达到微米级别，以确保釉层均匀覆盖在胎体表面，避免烧制过程中出现砂眼或凹凸不平。研磨过程中需严格控制水分比例，形成适宜稠度的釉浆，既不能因过稀导致流釉，也不能因过稠造成堆积。部分特殊效果釉彩还需添加氧化铝或氧化锌来调节釉料的粘度，防止高温下釉面过度收缩或开裂。这种对原料物理状态的精细把控，是后续进行复杂绘画和色彩叠加的基础前提。
调釉板的操作规范与色彩管理策略
调釉板作为画珐郎创作过程中的色彩管理工具，主要用于混合基础釉料以获取所需的中间色调。实际操作中，艺术家会在白色或浅色瓷板上放置少量基础色釉，使用玻璃棒或竹签进行局部混合。调釉板的使用需遵循“少量多次”的原则，每次混合后需刮取少量样品置于烧成小片中进行试烧，以验证色彩在高温下的变化。由于金属氧化物在高温下会发生复杂的化学反应，冷态下的釉浆颜色与热态下的成品颜色往往存在显著差异，因此调釉板不仅是混合工具，更是色彩预测与校正的实验场。
在调釉过程中，环境湿度与温度会影响釉浆的干燥速度和流动性，进而影响混合的均匀性。建议在恒温恒湿的工作室中进行调釉操作，以确保数据的可重复性。调釉板上记录的配方比例、混合顺序及试烧结果需详细归档，形成严密的色彩数据库。通过长期积累，创作者能够掌握不同釉料之间的兼容性规律，例如某些含铅釉料与无铅釉料混合时可能出现排斥现象，需通过调整熔剂比例加以解决。这种严密的实验记录与数据分析，是提升画珐琅成品稳定性的核心手段。
釉面开片的形成机理与控制技巧

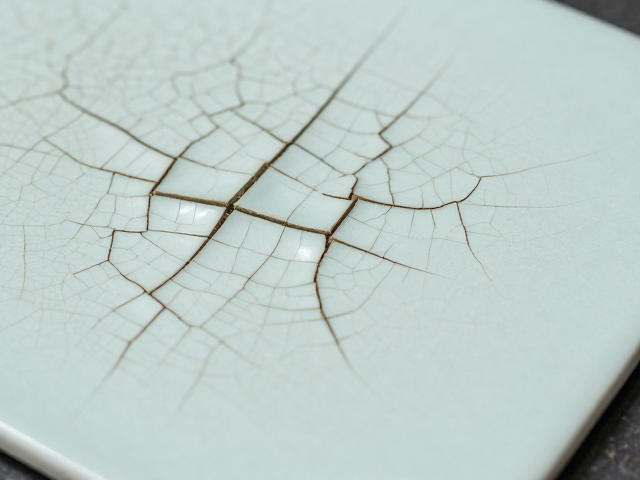

釉面开片是画珐琅艺术中一种独特的装饰效果，其本质是釉层与胎体在冷却过程中因膨胀系数差异产生的应力释放。控制开片的关键在于精确计算釉料与胎体的膨胀系数匹配度。若釉层的膨胀系数小于胎体，冷却时釉层受压应力，不易开裂；若釉层膨胀系数大于胎体，冷却时釉层受拉应力，容易产生裂纹。艺术家可通过在釉料中添加氧化锆或氧化钛等高膨胀系数材料，人为增大釉层膨胀，从而诱发开片。此外，烧成曲线中的降温速率直接影响开片的形态，缓慢冷却有助于形成细密均匀的冰裂纹，而快速冷却则可能导致大块不规则的龟裂。
开片的纹理与密度还受到釉层厚度和烧成温度的显著影响。较厚的釉层在冷却过程中产生的应力更大，更容易形成深长且明显的裂纹，而薄釉则多呈现细碎如网的金丝铁线效果。烧成温度需控制在釉料熔融但不流淌的临界点，温度过高会导致釉面玻化过度，应力释放不充分，开片不明显；温度过低则釉面未完全熔融，裂纹杂乱无章。通过调整窑炉内的气氛，如采用还原焰或氧化焰，也能改变金属氧化物的存在状态，进而影响釉层的微观结构和开片色泽。精准调控这些变量，方能获得符合艺术构思的开片效果。
