玻璃吹制基础力学与熔体流变特性
玻璃吹制工艺的核心在于对高温下硅酸盐熔体物理状态的精准把控，其基础力学主要涉及黏度、表面张力及热应力三者间的动态平衡。在加热过程中，玻璃逐渐从坚硬的固态转变为黏性液态，这一阶段的黏度变化直接决定了材料是否具备可塑性。通常，玻璃在约600°C至900°C的温度区间内，黏度降至10^4至10^9泊之间，此时材料像高黏度糖浆般可被拉伸和旋转。工匠通过转管施加离心力，克服表面张力，使熔融玻璃向四周均匀延展，形成管状或泡状结构。若温度控制不当导致黏度过低，重力作用会迅速破坏形状；反之，黏度过高则无法进行有效的塑形操作，极易造成材料破裂或壁厚不均。
表面张力在玻璃成型中扮演着“隐形模具”的角色，它试图使玻璃表面积最小化，从而形成完美的球形或圆柱形。在吹制初期，工匠通过向转管内吹入空气，克服表面张力并扩大玻璃泡体积。这一过程需要精确计算气压与玻璃厚度的关系，过大的内部压力会导致局部薄弱甚至爆裂，而压力不足则无法形成预期的弧度。此外，玻璃各部分的冷却速率差异会内部产生热应力，若未能在后续工序中消除，成品在受到轻微外力或温度变化时极易自发碎裂。因此，理解熔体在受力下的流变行为，是确保玻璃结构完整性的首要前提。
退火工序的热力学原理与应力消除机制

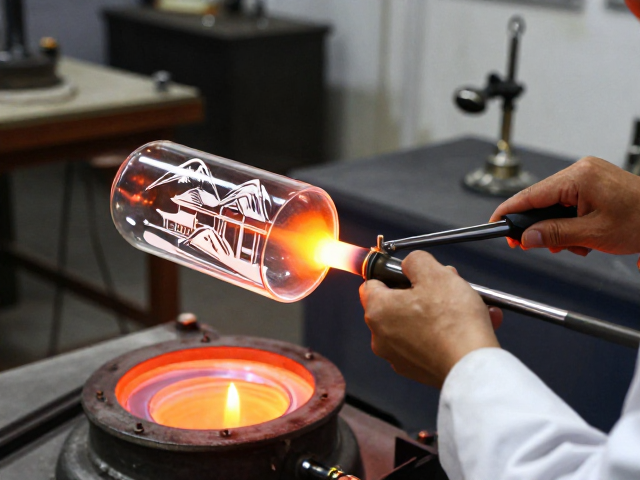

退火是玻璃制造中不可或缺的热处理环节，其核心目的是消除成型过程中因不均匀冷却产生的内应力。玻璃在从高温冷却至室温的过程中，不同厚薄部位的冷却速度存在显著差异，导致材料内部形成复杂的应力分布。若未经退火处理，这些残余应力会长期存在于玻璃内部，使得产品在日常生活中极易因温差或轻微触碰而粉碎。退火工艺通过将玻璃重新加热至退火点温度（即黏度约为10^13.2泊对应的温度），使玻璃分子获得足够的活动能力，像液体一样重新排列以释放应力。
退火过程并非简单的加热后冷却，而是一套严密的等温与缓冷程序。首先，玻璃需被加热至退火温度区间，并在此温度下保持足够长的时间，确保热量均匀渗透至玻璃各个角落，使应力充分松弛。随后，冷却过程必须极其缓慢，冷却速率需低于玻璃的临界冷却速率，以避免在冷却过程中再次形成新的热应力。这一阶段的温度控制精度通常要求在小范围内波动，任何忽快忽慢的冷却都会导致应力残留。经过完整退火后的玻璃，其光学性能更加稳定，机械强度显著提升，能够承受更严苛的使用环境。

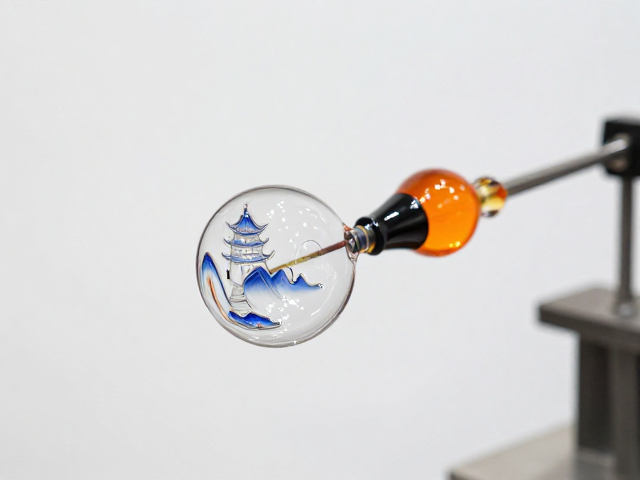

山水楼阁造型的几何构建与视觉表达
山水楼阁造型在玻璃艺术中代表着对自然意境与人文建筑的抽象提炼，其实现高度依赖于对曲面连续性与空间透视的精准控制。楼阁造型通常包含垂直的立柱、水平的横梁以及翘角的屋檐，这些元素在玻璃中表现为精细的管状结构与扁平片状结构的接合。工匠需利用玻璃在高温下的流动性，通过反复旋转和工具修饰，塑造出台阶状的基座和层叠的屋顶结构。这种造型要求玻璃壁厚均匀，避免因局部过厚导致冷却不均而产生气泡或裂纹，同时需保持线条的流畅与挺拔，以体现建筑结构的力学美感。
山水元素则更多体现在玻璃整体的流线型设计与透明度变化上。工匠通过控制玻璃的厚度变化和表面纹理，模拟出水面的波纹与山峦的起伏。在吹制过程中，利用玻璃自身的重力下垂特性，形成自然的山体轮廓，再通过吹气或工具拉伸出水流的动态感。楼阁与山水的结合，通常表现为建筑坐落于山石之间，或掩映于云雾之中，这种布局要求工匠在制作时具备严密的空间规划能力，确保各部件在三维空间中的比例协调。最终成型的山水楼阁，不仅展现了玻璃材质的通透与晶莹，更通过光影折射，营造出虚实相生的视觉层次，使静态的玻璃作品呈现出生动的自然意境。
