青花绘制技法的历史脉络与核心材料
青花瓷的艺术魅力源于钴料与釉下彩的完美融合，其绘制过程并非简单的笔墨游戏，而是一套严密的化学与物理反应体系。传统青花主要使用天然矿物钴矿，如明清时期著名的“苏麻离青”，这种料烧制后呈现浓艳深沉的蓝黑色，并伴有自然的铁锈斑痕，这是早期高端青花的重要视觉特征。现代工艺中，为了稳定性和色彩层次，常采用经过提纯的氧化钴或合成钴料，通过调整配方中的氧化锰、氧化铁等成分，实现从淡青到墨黑的丰富色阶变化。绘制前的准备工作至关重要，工匠需对瓷坯进行精细打磨，确保表面无瑕疵，再使用毛笔蘸取不同浓度的料水，在素坯上进行创作。料水的浓度控制直接影响烧成后的发色效果，过浓易流淌成块，过淡则色泽单薄，因此经验丰富的画工需严格把控料水与笔触的平衡。
在技法层面，青花绘制讲究“分水”与“勾勒”的配合，这是决定作品神韵的关键。勾勒负责确立轮廓与骨架，要求线条流畅、顿挫有力，通常使用较浓的料水描绘主体边缘；分水则是填充色块的核心技法，利用不同浓度的料水在坯体上进行晕染，形成丰富的明暗过渡。这一过程对水分控制要求极高，坯体的吸水率、空气湿度以及画工运笔的速度都会影响最终效果。传统上分为头浓、二浓、正清、次清、淡清等多个层次，通过多次渲染，使画面具有立体感和水墨画般的韵味。随着技艺的演变，现代青花在保留传统分水技法的基础上，也融入了写意、工笔等多种绘画风格，使得青花瓷的表现语言更加多元，既保留了传统韵味，又符合当代审美需求。
随形造型陶瓷的成型工艺与结构控制

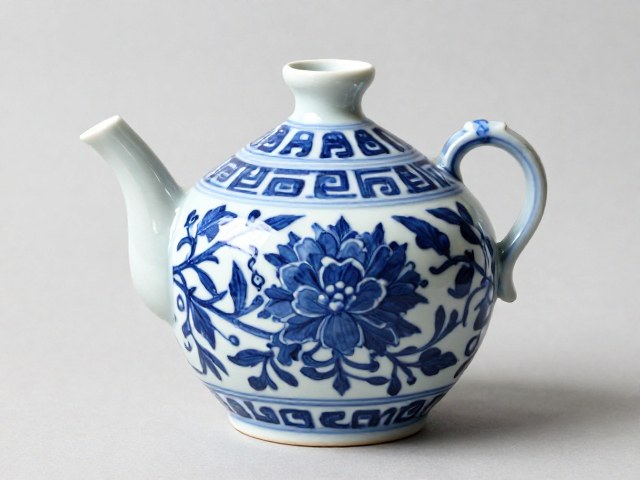

随形造型陶瓷打破了传统器型规整对称的局限，强调顺应材料特性与艺术构思的自然形态，其成型工艺对技术精度有着极高的要求。常见的成型方式包括手工捏塑、泥条盘筑以及模具辅助成型。对于复杂曲线或不对称结构，泥条盘筑能最大程度保留手工痕迹和自然肌理，工匠需将揉泥成型的泥条层层叠加，通过抹接、拍打等方式使泥条间紧密结合，避免内部产生空隙或应力集中。若处理不当，干燥过程中极易因收缩不均导致开裂或变形。对于体量较大或结构复杂的随形作品，常采用分段制作后拼接的方式，此时接缝处的处理尤为关键，需使用泥浆作为粘合剂，并通过刮抹、压光等手法消除接痕，确保整体结构的连贯性与强度。
结构控制是随形造型成功的核心，必须解决重心平衡与受力分布的问题。不规则形态容易导致重心偏移，烧制过程中因重力作用产生塌陷或倾斜。工匠需在设计阶段精确计算各部位厚度，确保壁厚均匀，避免局部过厚导致干燥缓慢或烧制时产生气泡、裂纹。对于悬空或延伸部位，需通过内部支撑结构或加厚根部来增强稳定性。此外，坯体在干燥过程中水分蒸发会引发体积收缩，随形造型因形态不规则，收缩率在不同方向上可能存在差异，因此干燥环境需保持温湿度恒定，避免强风直吹或阳光暴晒，防止因干燥过快导致应力释放不均而产生结构性缺陷。通过严密的结构计算与工艺控制，随形陶瓷能够在保持艺术自由度的同时，确保物理性能的稳定。
高温烧制过程中的物理化学变化
陶瓷烧制是青花瓷成型的决定性环节，这一过程涉及复杂的物理化学变化，主要包括脱水、分解、氧化、熔融和玻化等阶段。在升温初期，坯体内的结合水、结晶水及有机物逐渐排出，此时需控制升温速度，防止水分急剧蒸发导致坯体开裂。随着温度升至900℃左右，碳酸盐分解及硫化物氧化反应完成，坯体开始硬化。青花料中的钴元素在此阶段尚未完全显色，需等待温度升至1200℃至1350℃的釉烧区间，钴料才会与釉层中的玻璃相发生反应，呈现出稳定的蓝色。这一温度区间的控制极为精密，温度过低会导致发色灰暗、釉面未完全熔融；温度过高则可能引起釉层流淌、变形，甚至导致青花色料分解失效，出现黑斑或褪色现象。
釉层的熔融与玻化过程直接影响青花的发色鲜艳度与釉面质感。在高温下，釉料中的长石、石英等矿物熔融形成玻璃相，包裹并固定钴离子，形成致密的釉面。青花颜料的呈色机理依赖于钴离子在玻璃网络中的配位环境，釉料的化学成分如氧化铝、氧化硅的比例会影响钴离子的扩散速度和呈色稳定性。此外，烧制气氛（氧化或还原）对青花发色也有显著影响。氧化气氛下，钴主要以高价态存在，发色相对明亮；还原气氛下，可能产生不同的色相变化，传统青花多在氧化气氛下烧制，以追求纯正明快的蓝色。烧制结束后的冷却过程同样重要，快速冷却可能导致釉面应力过大产生裂纹，而缓慢冷却则有助于消除内应力，提升瓷器的机械强度和耐久性。
成品检验与缺陷成因分析
青花随形陶瓷的成品检验需从外观、结构、发色等多个维度进行综合评估，任何细微的缺陷都可能影响整体艺术价值和使用性能。外观检查主要观察釉面是否光滑均匀，有无针孔、缩釉、气泡等瑕疵。针孔通常由坯体未完全致密或釉料中气体逸出造成；缩釉则多因釉层过厚或坯体表面未清理干净所致。结构检验需检查器物是否有裂纹、变形、接痕明显等问题，特别是随形造型因结构复杂，需重点检查应力集中部位是否有隐性裂纹。发色检验关注青花颜色是否纯正、层次是否分明，有无晕散过度、发灰、发黑等异常现象。晕散过度可能因料水过浓或烧制温度过高导致钴料扩散过快；发灰则可能与钴料纯度不足或烧制气氛不当有关。
缺陷成因的分析需结合工艺流程进行追溯，以便后续改进。例如，青花晕散严重可能源于绘制时料水浓度控制不当或坯体吸水率过高，导致料水迅速渗透扩散；釉面气泡过多可能与釉料研磨细度不够或烧制时排气不充分有关；随形造型变形则多因干燥不均或烧制时支撑不足导致。通过系统性分析，工匠可针对性地调整泥料配方、优化绘制手法、精确控制烧成曲线。例如，对于易变形部位，可增加支撑点或调整壁厚；对于发色不稳定，可微调钴料配方或优化烧制温度曲线。这种基于实证数据的工艺优化，有助于提升青花随形陶瓷的整体质量稳定性，确保每一件作品既符合传统审美，又具备现代工艺的严谨性。
